iXyber APC Designer - Инженерная среда СУУТП на всех этапах жизненного цикла
iXyber APC Designer
Для чего
Как инженер СУУТП в составе распределенной проектной команды, хочу совместно работать со своими коллегами над одним проектом СУУТП на всех этапах жизненного цикла, отслеживать историю изменений и иметь возможность вернуться к прежним
Как эксперт СУУТП завода, хочу иметь доступ к рабочему проекту СУУТП для контроля работ по созданию СУУТП и в дальнейшем по ее техническому сопровождению. Хочу иметь возможность работы с проектом СУУТП любой установки в едином информационном поле.
iXyber APC Designer - это инженерная среда СУУТП на всех этапах жизненного цикла: ТЭА, разработка, внедрение, сопровождение и модернизация с поддержкой командной распределенной работы.

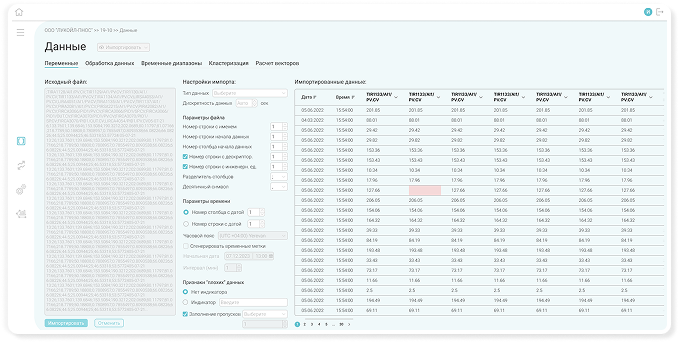

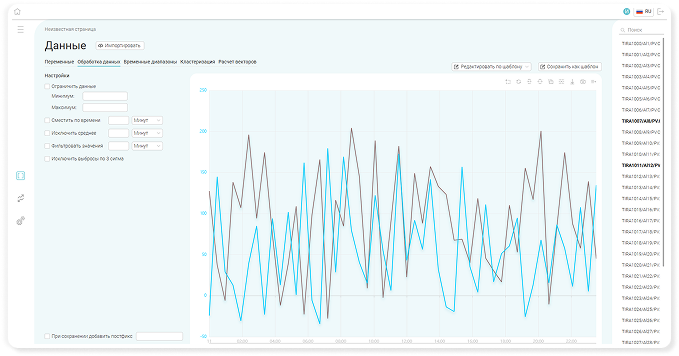

Обработка загружаемых данных
Удаление, фильтрация данных по правилам, определяемым пользователем;- Заполнение пропусков (интерполяция, константа, среднее значение);
- Сдвиг данных во времени на произвольное число минут;
- Исключение выбросов по «n сигма»;
- Сглаживание – скользящее среднее за n минут и (или) фильтр Калмана;
- Кластерный анализ для n переменных с графическим отображением результата кластеризации и выводом перечня найденных кластеров для последующей разметки данных
Загружаемые данные можно просматривать в разных режимах (графики. таблица), режим реального времени

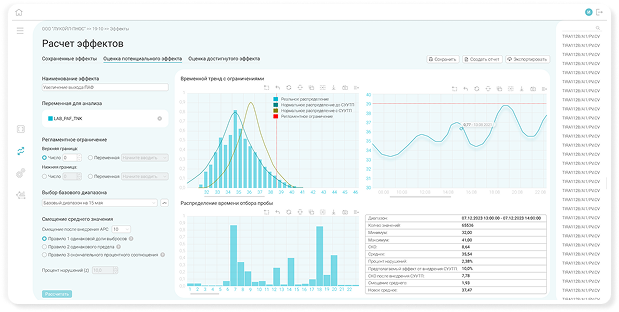

Оценка эффектов
Оценка эффектов на этапе технико-экономического обоснования и по результатам внедрения СУУТП
Подходы в оценке эффекта отличаются по типу ограничения переменной:
- «Правило одинакового предела»;
переменная без жестких ограничений или вообще без ограничений - «Правило одинаковой доли выбросов»;
переменная с жестким ограничением,
при этом количество нарушений ограничения является приемлемым - «Правило окончательного процентного соотношения»;
переменная с жестким ограничением,
при этом количество нарушений ограничения является неприемлемым
Идентификация

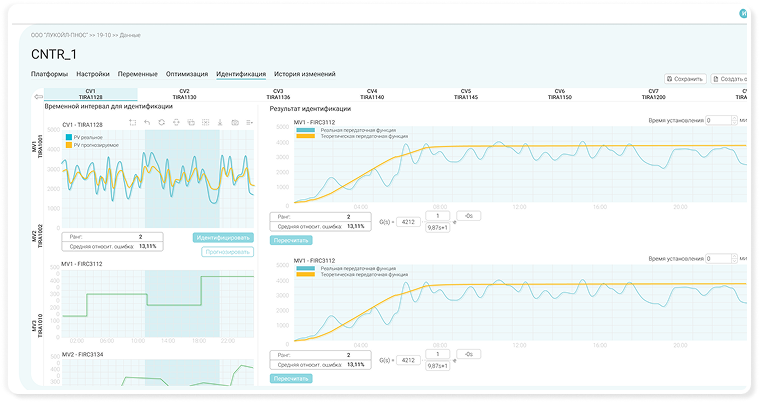

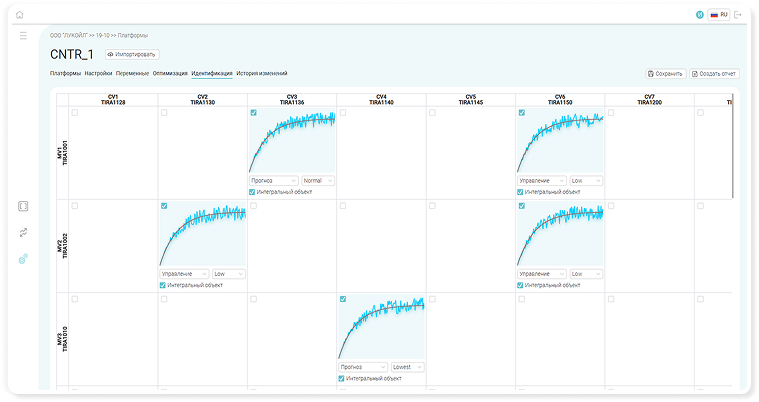

Идентификация динамических моделей
Построение моделей динамики для многопараметрических контроллеров, необходимых для точного регулирования сложных технологических процессов.
- Сохранения истории изменений с возможностью перехода между сохранёнными версиями;
- Возможность вносить изменения в уравнение аппроксимирующей передаточной функции;
- Самодокументирования по результатам идентификации и созданной платформе контролера СУУТП с созданием документа в формате MS Word .

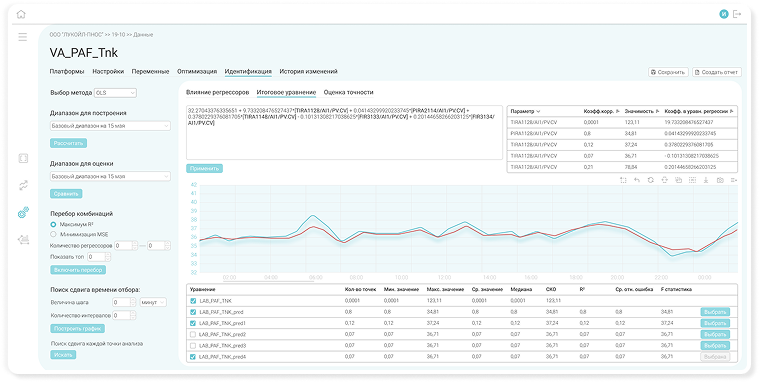

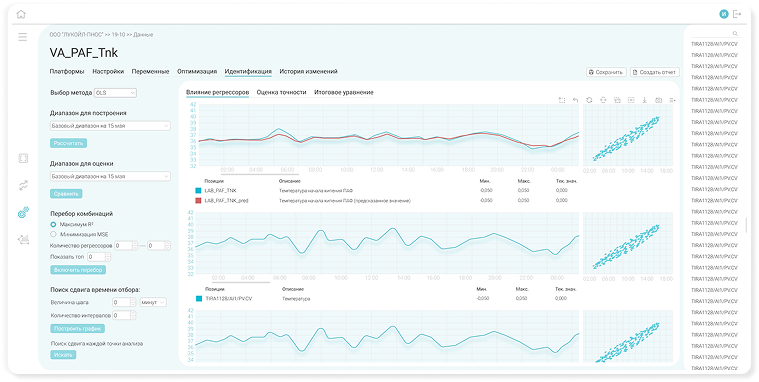

Идентификация регрессионных моделей
Создание виртуальных анализаторов, позволяющих моделировать работу оборудования и анализировать ключевые показатели качества продукции в режиме реального времени.
- Алгоритм советчика при выборе регрессоров (автовыбор регрессоров);
- Возможность выбора временного интервала для идентификации и временного интервала для валидации полученного уравнения;
- Разметка «плохих» временных интервалов;
- Поиск сдвига данных лаборатории и/или запаздывания по регрессорам .

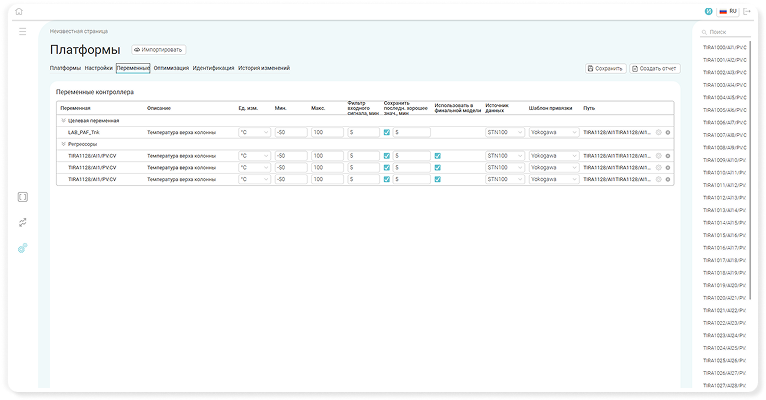

Конфигурация
вычислительных платформ
Настройка и оптимизация архитектуры вычислительной инфраструктуры
для эффективного функционирования МПК и ВА моделей в среде исполнения iXyber APC Runner.
- Контроль версий;
- Достаточное количество настроек для быстрого проектирования;
- Гибкость в структуре контроллера и ВА;
- Шаблоны привязок;
- Возможность добавления функционала по просьбе Заказчика
История успеха
Первый запуск iXyber APC Runner на предприятии
На крупном нефтеперерабатывающих предприятий введена в промышленную эксплуатацию СУУТП установки каталитического риформинга на базе решения iXyber APC. В объем решения входят программные модули iXyber APC Designer, iXyber APC Runner и iXyber APC/PID Analyst.В ходе опытной эксплуатации СУУТП доказала свою надежную и эффективную работу, были достигнуты все плановые экономические эффекты. В настоящее время СУУТП эффективно функционирует в непрерывном режиме.
